DA-converter (2010)

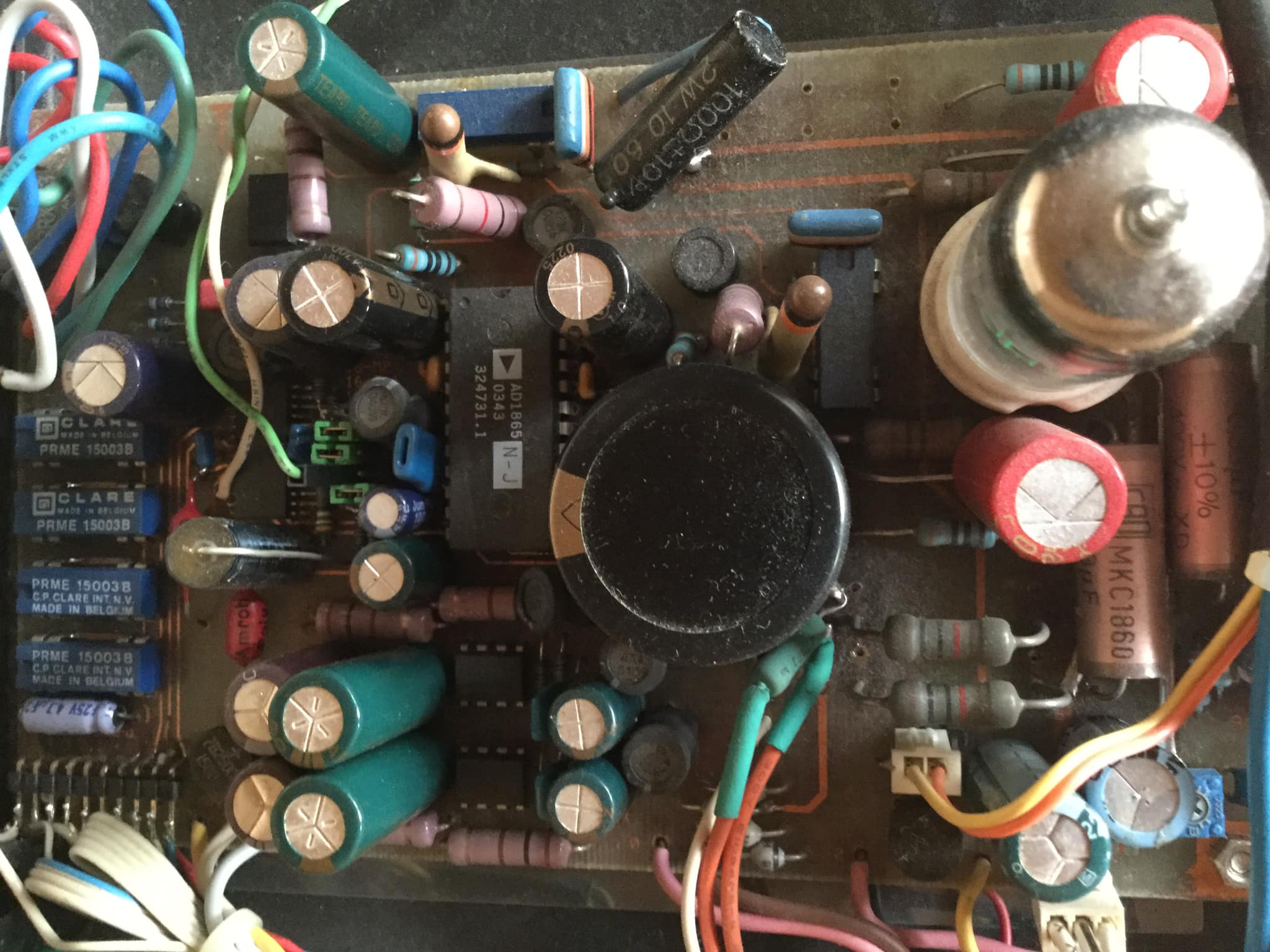

In 2010 bouwde ik mijn eerste non-oversampling DA-converter: de AD1865. Deze DAC was destijds een belangrijk leerproject en heeft me veel inzicht gegeven in digitale-naar-analoog omzetting met buizen. De uitgang is gebouwd  met een cathode-follower buizentrap. Dat zorgt voor een lage impedantie en stabiele signaaloverdracht, zonder dat het karakter van het geluid wordt beïnvloed.

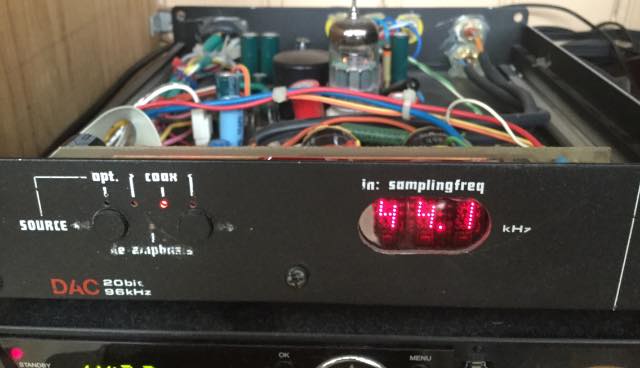

Wat deze DAC ook bijzonder maakt, is de gebruikersinterface. Een PIC-controller regelt de bediening, en de samplefrequentie wordt gemeten en weergegeven op prachtige vintage TIL311-displays waarbij de segmenten uit losse led-puntjes bestaat.

Technische specificaties AD1865 DAC

    • Type: Non-oversampling (NOS) DAC
    • Resolutie: 18-bit, 98 dB SNR (Signal-to-Noise Ratio)
    • Output stage: Buizen cathode-follower voor I/V-conversie, zorgt voor lage uitgangsimpedantie en lineaire respons zonder kleuring
    • Gebruikersinterface: PIC-controller met vintage TIL311 displays voor samplefrequentieweergave
    • Signaalverwerking: Directe omzetting zonder oversamplingfilters, wat resulteert in een pure, ongefilterde weergave van het digitale signaal
    • Voordelen: Eenvoud en directe aanpak, behoud van microdetails en timing, vintage esthetiek
    • Uitdagingen: Vereist nauwkeurige analoge filtering en softwarematige besturing van bediening en displays
