MS6205 Nixie display

Komt er een pakketje binnen, helemaal uit Oekraïne… 😃 Een vintage USSR nixie-display, compleet met originele documentatie — uiteraard volledig in het Russisch 🤔

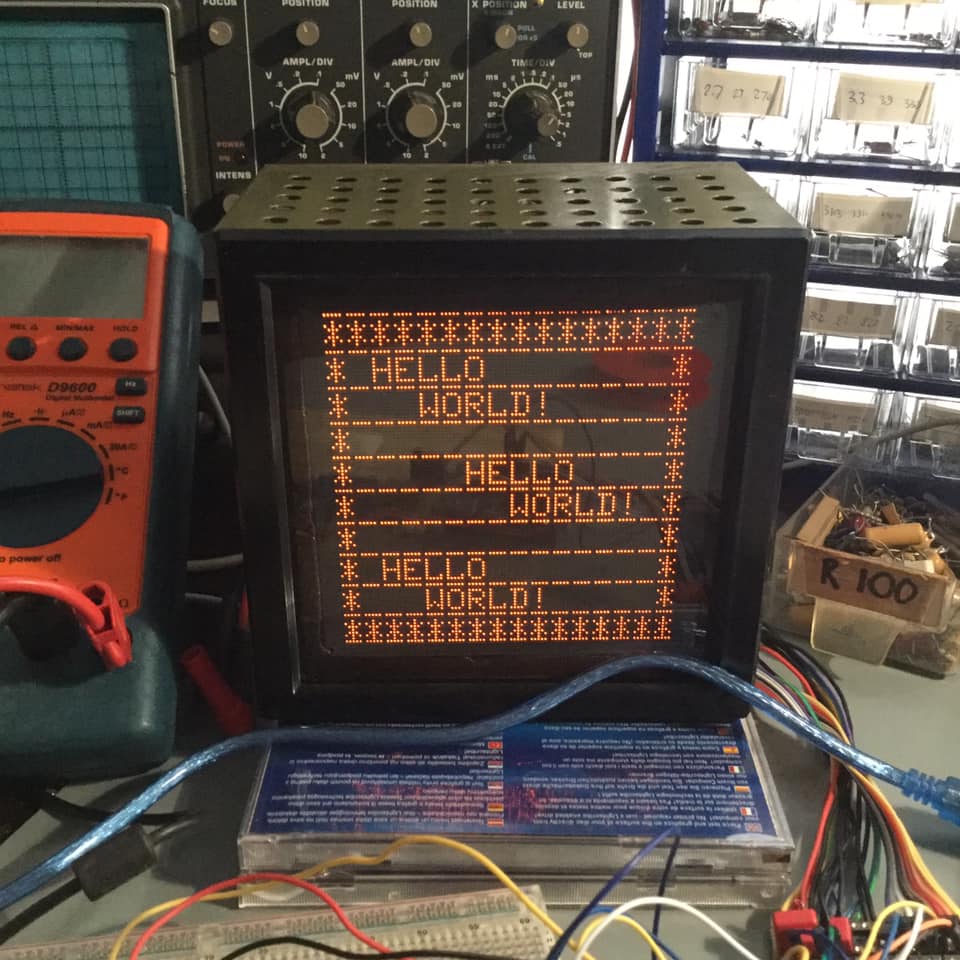

Het gaat om een “Elektronika MS6205”: een meerregelig koudkathodedisplay (nixie) met interne hoogspanningsmodule. Het scherm is 10 bij 10 cm en biedt ruimte voor 160 tekens, verdeeld over 10 rijen van 16 karakters. De aansturing gaat via parallelle data- en adreslijnen; je geeft dus de cursorpositie én het weer te geven karakter op.

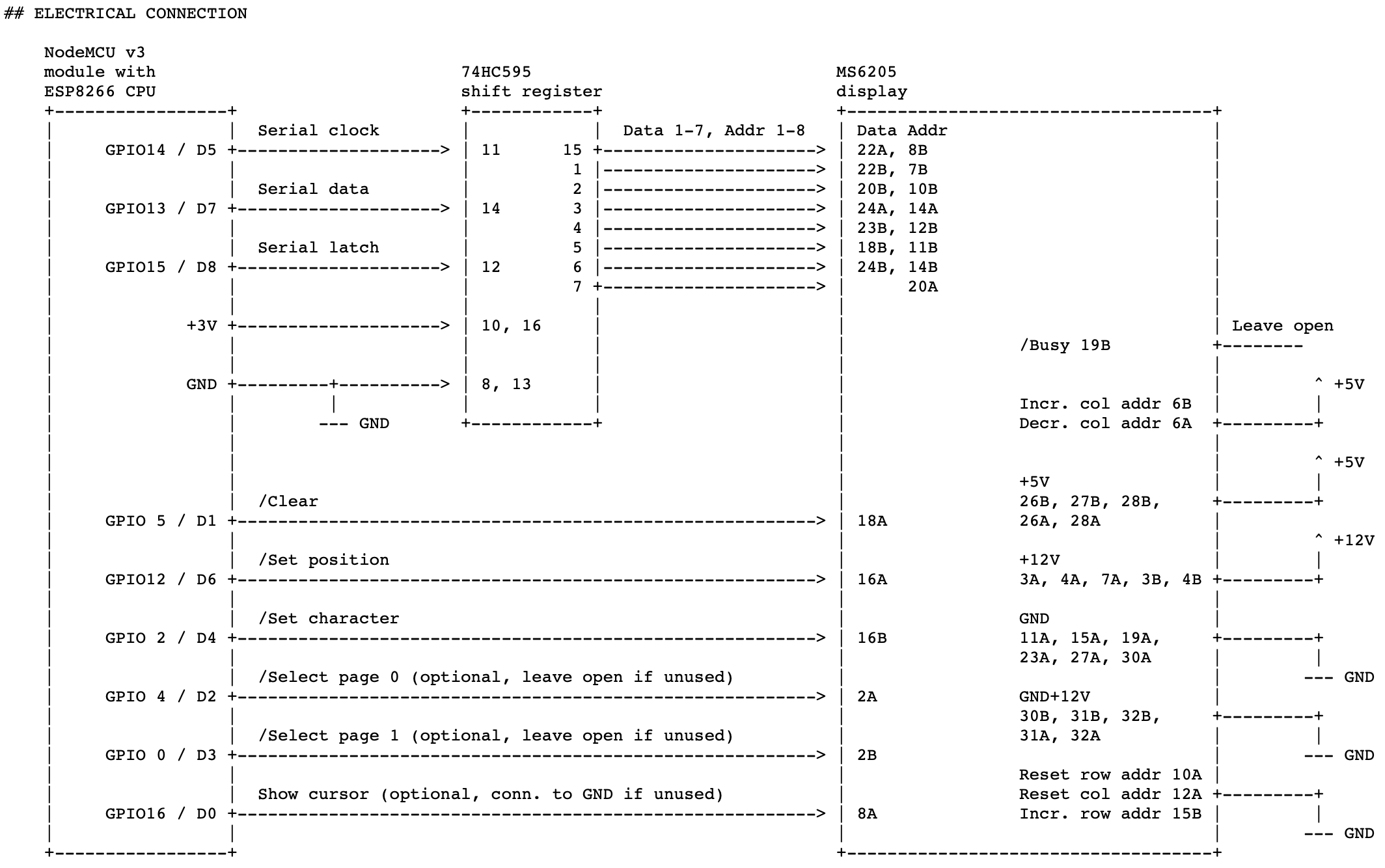

Ik stuur ‘m aan via een Arduino met een 74HC595 shiftregister, waarop zowel data- als adresbus parallel zijn aangesloten, en sluit de voeding aan:  +5 V en +12 V.

Wat betreft tekens: ASCII 32 t/m 127 wordt ondersteund. De codes 96 t/m 126 zijn hergebruikt voor Cyrillische tekens in plaats van lage Latijnse letters, backticks en allerlei haken en haakjes. Code 127 geeft een volledig zwart blok.

Eerste test: een weerstation. Buitenweer komt binnen via Ethernet, en binnen meet ik de temperatuur en luchtvochtigheid met een DHT11 uit het bekende Arduino-pakketje 🙂 (update 2025) BM280 voor een optimale nauwkeurigheid.

Meer over dit project op Github: https://github.com/renedeboer/MS6205-arduino-library
