Nauwkeurige RTC breakout

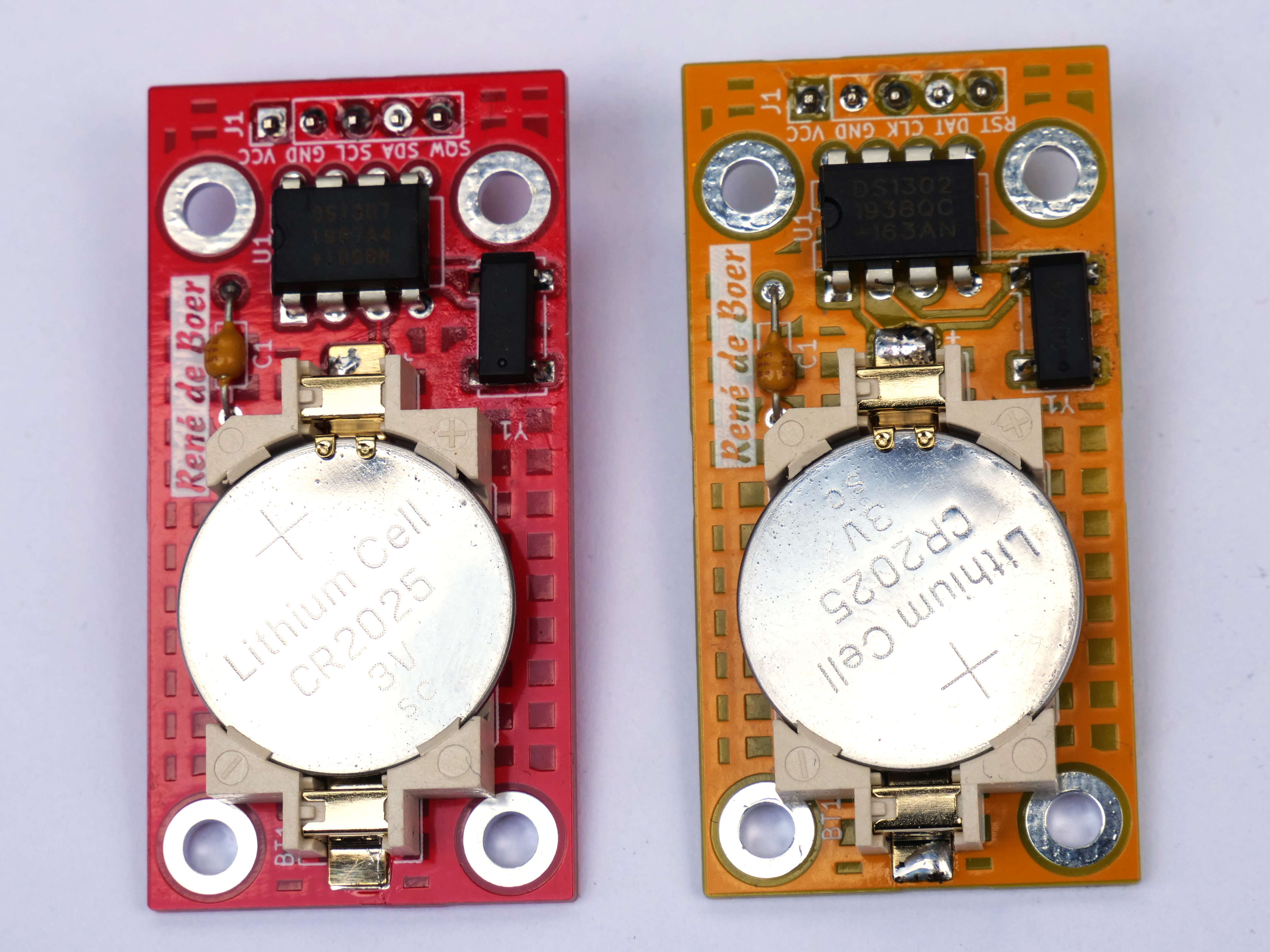

Als bij Arduino of embedded projecten nauwkeurige tijd cruciaal is: ik heb twee nieuwe breakoutmodules ontwikkeld op basis van de DS1302 (serial) en DS1307 (I²C).
Deze modules zijn ontworpen met oog voor kwaliteit en nauwkeurigheid. Een veelvoorkomend probleem bij de goedkope Chinese modules is het gebruik van verkeerde kristallen, wat leidt tot flinke afwijkingen oplopend tot meerdere minuten per maand.
Mijn modules gebruiken exact gespecificeerde kristallen, op een zorgvuldig ontworpen printplaat.
Kenmerken:
-
Betrouwbare RTC-modules op basis van DS1302 en DS1307
-
Correct geselecteerd 32.768 kHz kristal met lage temperatuurcoëfficiënt
-
Batterij inbegrepen
-
Compatibel met Arduino-libraries en eigen library op GitHub
| Eigenschap | DS1302-module (eigen) | DS1307-module (eigen) | DS13XX-module (Chinees) |
|---|---|---|---|
| Kristal | ABS25-32.768KHZ-6-1-T | ABS25-32.768KHZ-1-T | TC38 of vergelijkbaar |
| PPM (typisch) | ±13 ppm | ±23 ppm | ±50–100 ppm |
| Tijdafwijking | ±6,8 min/jaar | ±12,1 min/jaar | ±26–52 min/jaar |
| Printkwaliteit | Professioneel, dubbelzijdig | Professioneel, dubbelzijdig | Standaard |
| Batterij inbegrepen | Ja | Ja | Nee |
| Compatibiliteit | Arduino + eigen lib | Arduino + eigen lib | Arduino-libraries |
Wil je betrouwbare tijdmetingen in je projecten? Stuur me een bericht voor beschikbaarheid of meer technische details.
