VFD-klok / remote control (2025)

ttl-ic’s en uln2003 drivers, evenals de vfd, ooit ergens uitgesloopt. sinds midden jaren 80 ligt het te wachten voor een toepassing...

Aanleiding voor dit project was de komst van een nieuwe Ziggo-mediabox. Vooruitgang, zeggen ze dan… Maar deze nieuwe decoder bleek geen klokdisplay te hebben, en ook het audiosignaal stond vast ingesteld. De volumeknop op de afstandsbediening deed niets — tenzij je de afstandsbediening koppelt aan je tv of surroundset, iets wat bij ons oude tv’tje dus niet kon.

Gelukkig zijn de voorraden hier in huis op orde. Tijd om te improviseren met wat er is: een Arduino, een IR-sensor en een Alps motor-potmeter. De Arduino herkent nu RC5-signalen van de Ziggo-remote — ik stel in de decoder gewoon een Philips-versterker in voor de audio — en de potmeter regelt vervolgens het volume van de tv. Zo kunnen we alsnog het volume aanpassen met de bestaande afstandsbediening.

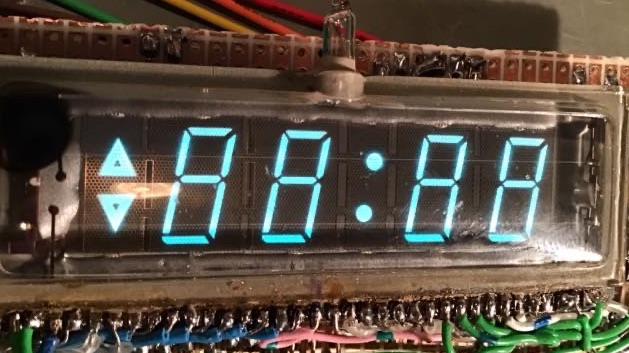

Omdat we ook de klok op het oude display misten, heb ik er een VFD-display bij gezet, aangestuurd via een DS1302 klokmodule (Chinees model). Die liep al vrij snel voor, dus ik heb een kristalmodificatie toegepast.

De Arduino en klokmodule zijn nieuw aangeschaft, maar de rest komt uit de sloop en diepe voorraadladen. Uiteindelijk werd dit project niet alleen een praktische oplossing, maar ook het vertrekpunt voor latere experimenten met real-time klokken en de DS1302/1307 modules.
