DA-converter (2023)

In 2010 ontwierp ik mijn eerste DA-converter. Dit is mijn tweede DA-converter: de PCM1794 met een buizenuitgang. De keuze voor buizen als I/V-omzetter komt voort uit de elektrische eigenschappen. Deze lijken sterk op die van FET's. Daardoor blijft het geluid kristalhelder en transparant, zonder enige kleuring. Precies wat nodig is voor een hi-fi opstelling.

Het ontwerp is gebaseerd op een dual-mono PCM1794 NOS (non-oversampling) DAC. Het is geïnspireerd op het ontwerp van dddac.com. De auteur hiervan heeft bepaalde verbeteringen toegepast. Ikzelf ben bewust teruggegaan naar de oorspronkelijke datasheets, want de fabrikant geeft daarin precies aan hoe alles moet.

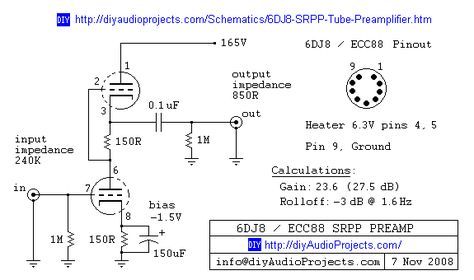

De ingang is i2S voor een usb-module van https://luckit.biz. Ook coaxiale of optische signalen via een WM8804-chipset worden geaccepteerd. De chipsets zijn al wat ouder, maar dat geeft niet, want de audio-data is feitelijk niet veranderd. De analoge uitgang is opgebouwd volgens SRPP schakeling met ECC82 buizen.

Alles werkte hier meteen perfect. De grootste uitdaging lag in de software: het programmeren van een Arduino die de WM8804 uitleest, een status-display (VFD) aanstuurt en bediening mogelijk maakt.

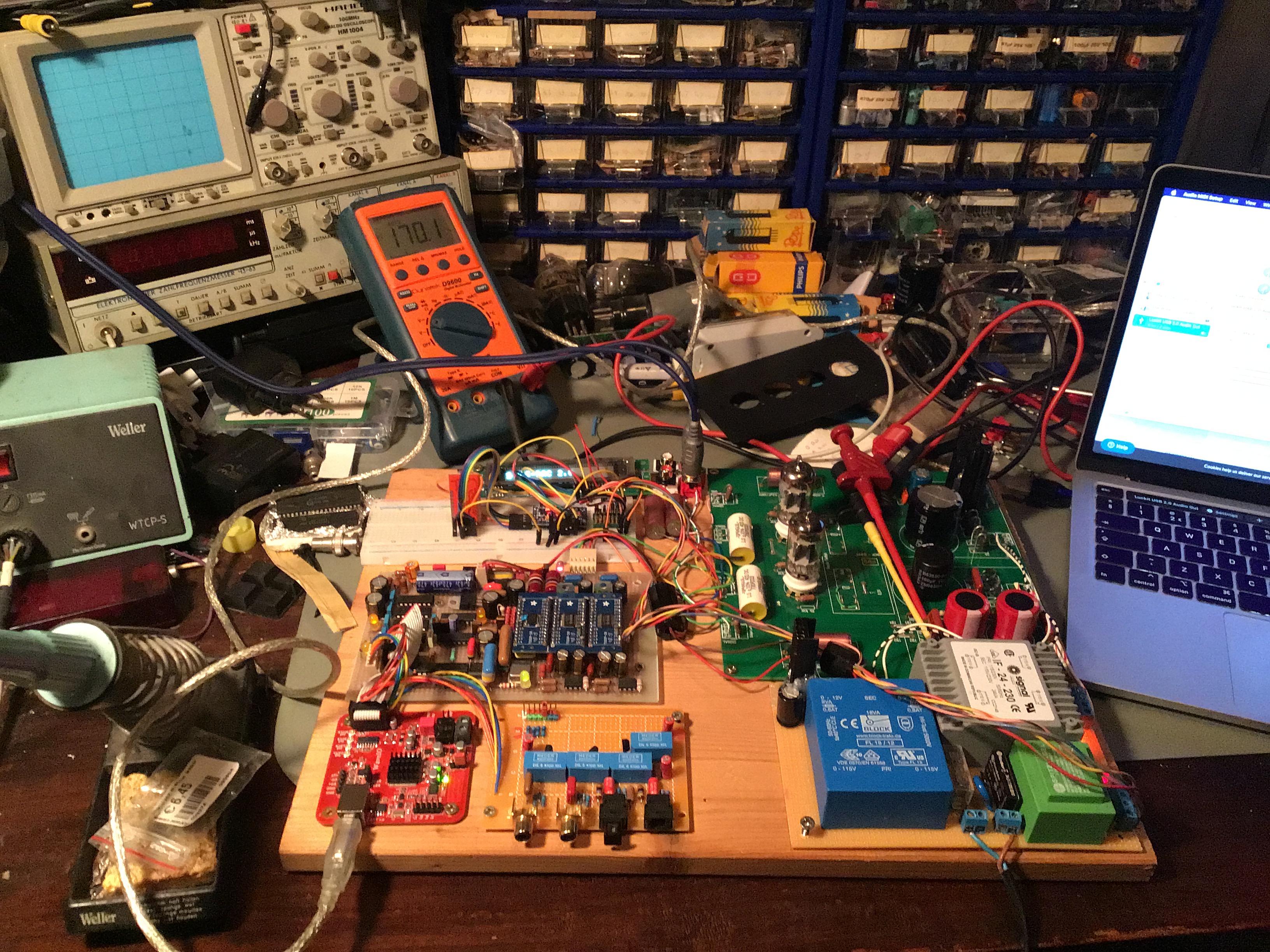

De kracht van deze DA-converter zit in de pure weergave. Ik ben daarom trots op het resultaat, al is het momenteel een bergje elektronica op een plank. 😀 Wat het geluid betreft, is deze DA-converter af. Ik ben bezig met het maken van printen en er komt nog een kast voor de afwerking.

Technische specificaties PCM1794 DAC

• Type: Dual-mono Non-oversampling (NOS) DAC

• Resolutie: 24-bit, ca. 132 dB SNR (datasheet)

• Output stage: SRPP met een ECC82 per kanaal als I/V-converter, voor transparante, natuurgetrouwe signaalweergave zonder kleuring

• Input: I2S via USB-module, coaxiaal/optisch via WM8804, moderne digitale interface

• Signaalverwerking: Geïnspireerd op oorspronkelijke datasheets zonder “verbeteringen”, om optimale lijnvoering en klank te waarborgen

• Voordelen: Hogere resolutie en dynamiek, stabiele en heldere analoge uitgang, moderne bediening met Arduino en VFD-display

• Uitdagingen: Complexere hardware en software, prototypefase vereist nog fine-tuning en behuizing
